概述：
MPI（DP）-ETH 是目前最流行的西門子S7-300PLC用以太網轉換器，使用方便， 對用戶完全透明， 無需在上位機和PLC中添加任何程序，安裝后立即可以使用。它將西門子S7-300的MPI/DP協議轉換為西門子Profinet協議(TCP/IP協議)， 使其可以與各種知名上位軟件 （如Wincc、組態王、力控、Intouch、KEPServerEX等） 實現遠距離、高速（最高可達1.5M）通訊，并可以同時連接Step-7對西門子S7-300進行編程。它可以自動檢測波特率。它可以通過Internet實現跨地域數據傳送。 它與西門子以太網通訊處理器CP343-1功能相似， 可替代西門子CP5611、CP5613、CP5512通訊卡和西門子PC adapter編程適配器。
一、硬件連接方式：
1）線型方式：即一臺PLC(s7-300)和一臺上位機(計算機),直接用交叉線(RJ45 網線)相連。

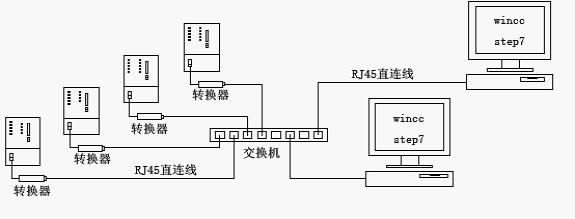

2）星型方式：即一臺PLC(s7-300)和兩臺上位機(計算機)或多臺PLC(S7-300)和一臺上位機(計算機)或多臺PLC(s7-300)和兩臺上位機(計算機),中間需加以太網交換機,用直聯線(RJ45 網線)將交換機與各設備相連。
最常見的連接方式是線型。
二、ETH-MPI（DP）轉換器的設置：

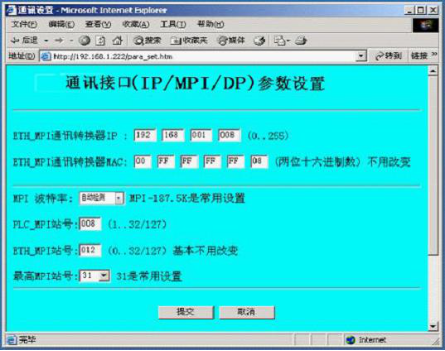

MPI（DP）-ETH 的參數設置是通過IE瀏覽器來進行設置的，此時與 MPI（DP）-ETH轉換器相連的PLC要上電（注： MPI（DP）-ETH轉換器是由PLC供電的，無需外接電源)，同時要將MPI（DP）-ETH (DP)與計算機用網線連接好[線型用交叉線(RJ45 網線)，星型用兩條直聯線(RJ45 網線)由交換機連接到 MPI（DP）-ETH和計算機]；將計算機IP地址設置為(192.168.1.100)，掩碼(255.255.255.0)，網關(192.168.1.1)，最后在計算機的IE瀏覽器中鍵入192.168.1.222就可進入 MPI（DP）-ETH的主菜單，用鼠標點擊[參數設置/顯示]進入設置畫面：
三、STEP 7連接設置：
1、ETH—MPI(DP)驅動下載與安裝：確定在你的系統中（windows XP 或 windows2000）要有西門子的 set the PG/PC interface （設置 PG/PC 接口）軟件，ETH-MPI 軟驅動才有效。

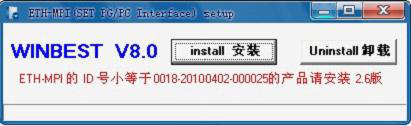

下載完成后解壓，運行 MPI（DP）-ETH _SETUP
然后選[install安裝],完成后，你就能在西門子的 set the PG/PC interface中找到 ETH-MPI(auto)、ETH-MPI、ETH-DP三個驅動選項，
插MPI口的時候應選擇ETH-MPI，插DP口的時候應選擇ETH-DP，ETH-auto則可以自動識別MPI/DP口和波特率，所以建議使用ETH-auto驅動。

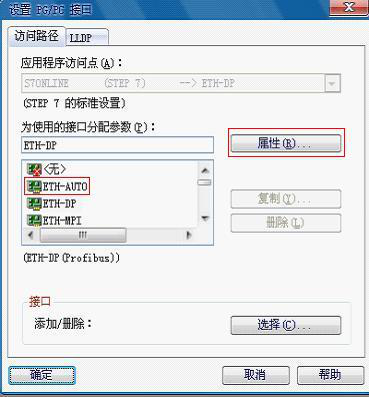

2、打開 SIMATIC-->step7-->設置PG-PC接口

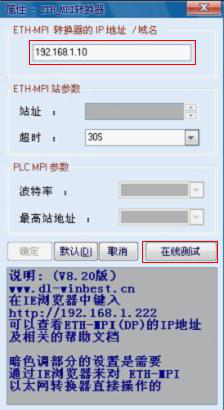

2、選擇 ETH-MPI(AUTO) ，然后點擊 Properties..(屬性)，在ETH-MPI(DP)轉換器的IP地 址中填入192.168.1.10 。
3、可通過[在線測試]按鈕測試填入的IP地址是否與ETH-MPI轉換器完全一至。如果不能與ETH-MPI(DP)正常通訊，需在IE瀏覽器中鍵入 http://192.168.1.222 來查ETH-MPI(DP) 轉換器的IP地址 ，然后修改"設置PG-PC接口"中 ETH-MPI的IP地址。
4、選擇[確定]按鈕保存設置，之后使用您就可以通過Step 7對西門子S7-300進行編程了。
三、Wincc連接設置：

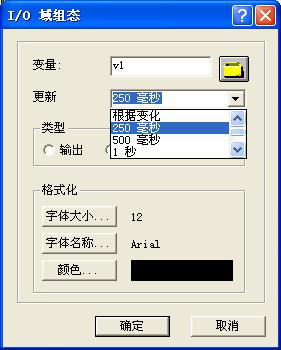

注意事項：1、經常有客戶說數據刷新慢，這主要是因為客戶將數據刷新設置為【根據變化】，正確設置為250ms或500ms或1s，如果客戶錯誤的選擇了【根據變化】，則數據刷新周期變慢為5s~10s,而不是變量一發生變化就立即刷新！切記！

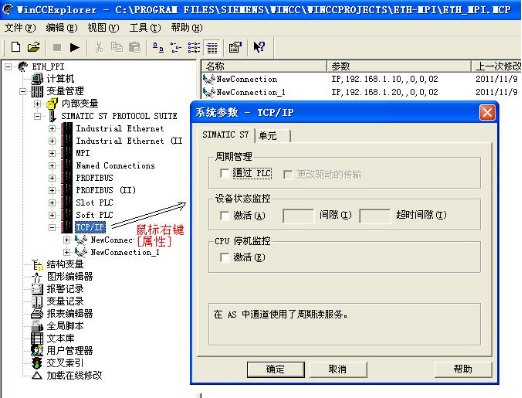

2、wincc中的TCP/IP驅動的屬性設置請按下圖將缺省的選項v去掉！

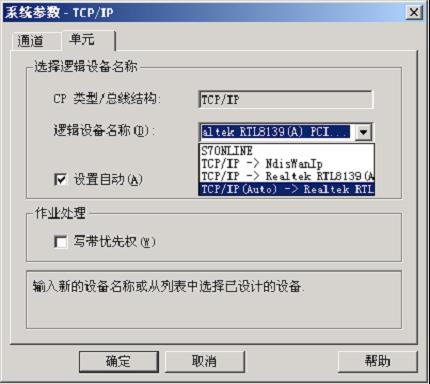

1、變量管理→SIMATIC S7 PROTOCOL SUITE→TCP/IP→系統參數→單元，將“邏輯設備名稱”選為：TCP/IP(Auto)→XXX(計算機的網卡名）。

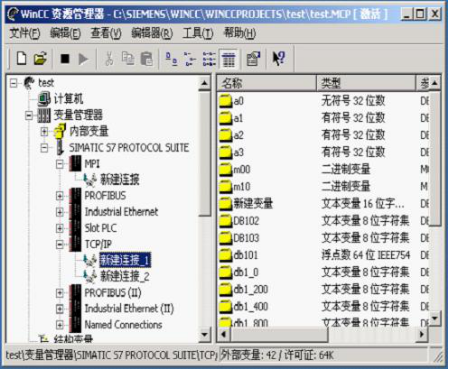

2、變量管理→SIMATIC S7 PROTOCOL SUITE→TCP/IP加入“新驅動程序的連接”，名字為NewConnection_1，將其屬性打開-→連接 參數：S7網絡地址：IP地址=MPI（DP）-ETH 通訊轉換器的IP地址，如(192.168.1.10)；機架號=0；插槽號=2之后在NewConnection_1中加入新的變量。
注：此處一定要選擇TCP/IP驅動，不要選擇其他任何驅動！
如果還想連接另一個MPI（DP）-ETH (DP)通訊轉換器，只要再加入NewConnection_2，S7網絡地址:：IP地址=另一個MPI（DP）-ETH 通訊轉換器的IP地址，如(192.168.1.12)；機架號=0；插槽號=2 。
.....
最多可加32個MPI（DP）-ETH (DP)通訊轉換器。
如果想將以前用MPI定義的變量改為TCP/IP驅動的變量，請先做好備份，然后將MPI→NewConnection中變量全部選定(用Ctrl+A)，剪切，選定SIMATIC S7 PROTOCOL SUITE→TCP/IP→NewConnection_1 鼠標右鍵→粘貼。
